Parametry jakościowe tektury

Zamieszczone w produkcja pudeł, przetwarzanie tektury, tektura falistaTagi , , , , , , , , , , Dodaj komentarz

Zgniatanie kolumnowe ECT

Edgewise Crush Test – jest to wartość siły wyrażona w Newtonach odniesiona do długości krawędzi próbki tektury, działająca równolegle do kierunku fal, powodująca załamanie próbki. ECT jest miarą oporności działania sił równoległych do fali. Rodzaj pofalowania tektury zasadniczo nie wpływa na wynik pomiaru wartości ECT, który podawany jest w kilo Newtonach (kN).

ect

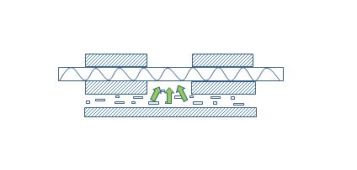

Przepuklenie Burst

Przepuklenie to wartość ciśnienia (wyrażana w kilo Pascalach) działającego jednostronnie, prostopadle do powierzchni próbki, powodującego jej pęknięcie. Przepuklenie tektury równa się sumie przepuklenia linerów +10% przepuklenia flutingu. Jest to znaczący parametr przy pakowaniu przedmiotów o wystających elementach. Przepuklenie jest istotnym parametrem odpornościowym przy swobodnym spadku i uderzeniu poziomym pudła.

burst

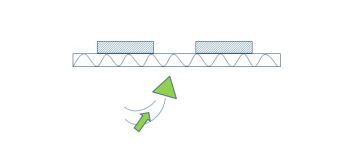

Przebicie punktowe PET

Puncture Energy Test to wartość energii wyrażana w Joulach (J) potrzebna do przebicia tektury przez trójkątny ostrosłup przymocowany do wahadła. PET informuje nas o odporności tektury na silne uderzenie.

pet

Zgniatanie płaskie FCT

Flat Crush Test jest to wartość ciśnienia (kPa) wywieranego na zewnętrzne warstwy płaskie tektury, powodującego trwałe zgniecenie fali. Poziom odporności na zgniatanie płaskie zależy od rodzaju materiału używanego na warstwę pofalowaną i rodzaju fali. Warstwy pokryciowe podtrzymują jedynie kształt fali i nie wpływają na odporność na zgniatanie. Wynik badania podaje się w kilo Pascalach, które odpowiadają kilo Newtonom na metr kwadratowy (kN/m2). FCT nie wpływa bezpośrednio na parametr BCT.

fct

Odporność na ściskanie BCT

Box Compression Test – to wartość siły działająca bezpośrednio na pudło przy jego zgniataniu, jaka powoduje jego zniszczenie (następuje utrata sztywności). Parametr ten pozwala na obliczenie liczby pudeł, które mogą być bezpiecznie ułożone w stos. Obliczenia dopuszczalnej wysokości stosu uwzględniają rodzaj opakowania, warunki składowania, wzór palety oraz wytrzymałość własną pakowanego produktu. Należy uwzględnić również współczynnik bezpieczeństwa w sytuacjach nieprzewidywalnych. Oznaczenie odporności na ściskanie może być wykonane na pustym pudle lub na pudle wypełnionym produktami. Znając parametry warstw płaskich, rodzaj fali i wymiary opakowania, BCT można ustalić na podstawie wyników ECT. Wynik badania podaje się w kilo Newtonach (kN).

bctrys

Tektura falista

Zamieszczone w produkcja tektury, tektura falistaTagi , , , , , , , , , , , , Dodaj komentarz

Tektura falista jest połączeniem wielu warstw papieru, składa się z pokrycia zewnętrznego (liner zewnętrzny – jest to warstwa zewnętrzna płaska) warstwy pofalowanej (fluting) oraz pokrycia wewnętrznego (liner wewnętrzny, czyli warstwa płaska od wewnętrznej strony opakowania).



Pokrycie zewnętrzne

Pokrycie zewnętrzne płaskie tektury jest najczęściej wykonywane z wysokiej jakości papieru białego bądź szarego, ponieważ często nanoszone są na nie nadruki.



Pokrycie wewnętrzne

Do zastosowań pokrycia wewnętrznego pudeł najczęściej stosowane są papiery o lepszych parametrach wytrzymałościowych jak i takie, które spełniają np. wymagania dotyczące bezpośredniego kontaktu z żywnością.

Obecnie najczęściej stosowanym papierem na pokrycia płaskie są test linery – czyli papiery pochodzenia makulaturowego. Po za nimi są też kraft linery – te charakteryzują się większą wytrzymałością jak i lepszą przerabialnością (drukowanie, wycinanie, składanie etc.)



Papier na warstwę pofalowaną

Jest to specjalny produkt, który daje się łatwo formować (wytłaczać pofalowanie) pod wpływem siły nacisku oraz odpowiedniej temperatury, a po wyschnięciu i ostudzeniu jest sztywny i wytrzymały.



Rodzaje tektur

Ze względu na odmianę, tektury dzielimy na pojedyncze (single wall), podwójne (twin wall) i potrójne (triple wall). Najpopularniejsze tektury to trzy-warstwowe. W produkcji rozróżniamy następujące profile fal;

  • F
  • N
  • E
  • B
  • C
  • A
  • K

są one wg kolejności – od najniższej do najwyższej (wysokość warstwy pofalowanej).

Tektury typu twin to tektury pięcio-warstwowe. Są połączeniem kilku różnych fal np;

  • B+C
  • E+B
  • E+C

Tektury triple wall to tektury siedmio-warstwowe p;

  • A+C+B
  • E+B+C



Przykładowe rodzaje tektur:



rys. 1 fala E

e

rys. 2 fala B;

b

rys. 3 fala C;

c

rys. 4 fala EB;

eb

rys. 5 fala EC;

ce

rys. 6 fala CB;

cb

Przetwórstwo tektury falistej

Zamieszczone w produkcja pudeł, przetwarzanie tekturyTagi , , , , , , Dodaj komentarz

Przetwarzanie tektury falistej to szereg procesów, w których tekturowe arkusze są przetwarzane do postaci wszelkich rodzajów pudeł.

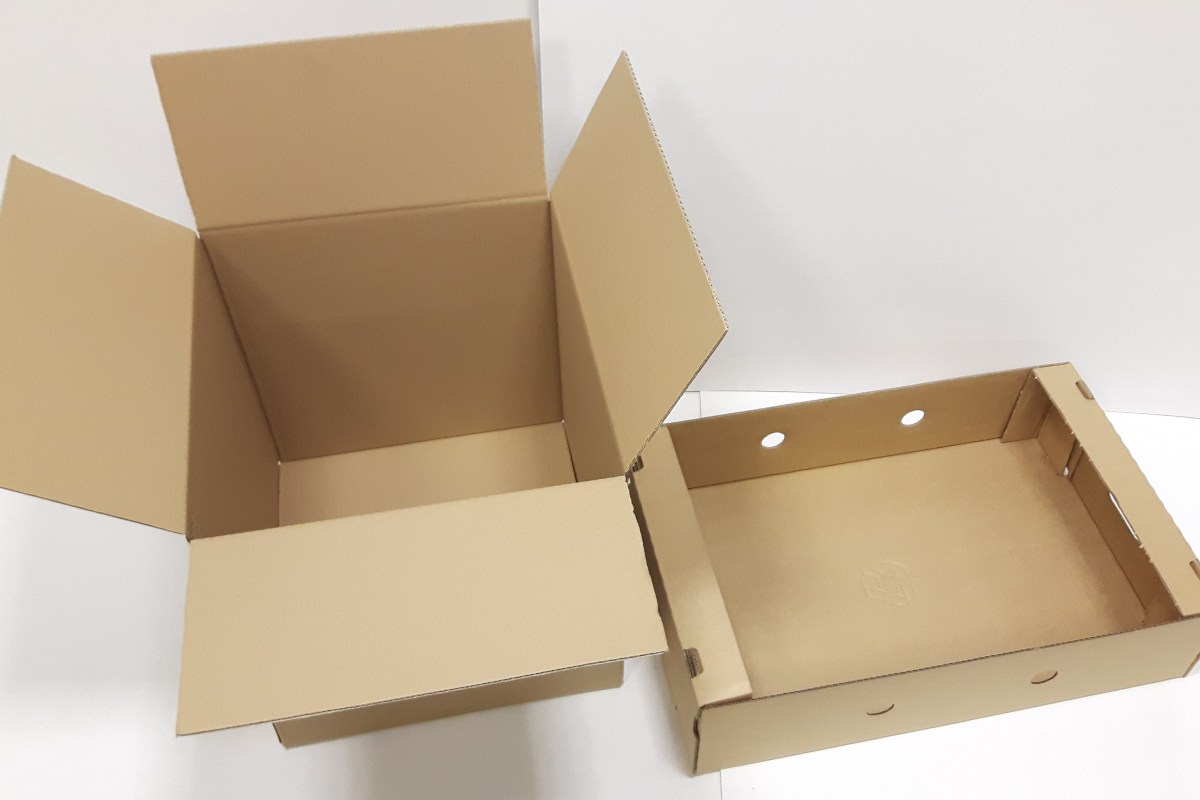

Opakowanie takie możemy podzielić na dwa podstawowe rodzaje, pudła klapowe (podstawowy rodzaj pudła zamykany standardowo – pudło po lewej stronie) oraz pudła fasonowe (wycinane na maszynach wykrojnikowych płaskich lub rotacyjnych – pudło po prawej).

Pudła klapowe są najbardziej rozpowszechnionym rodzajem opakowań, chodź coraz większe zapotrzebowanie rynku na pudła wykrojnikowe, stawia znak zapytania nad przewyższeniem popularności tych drugich.

Rodzaje druku

Najbardziej rozpowszechnioną metodą druku na tekturze falistej jest metoda fleksograficzna.

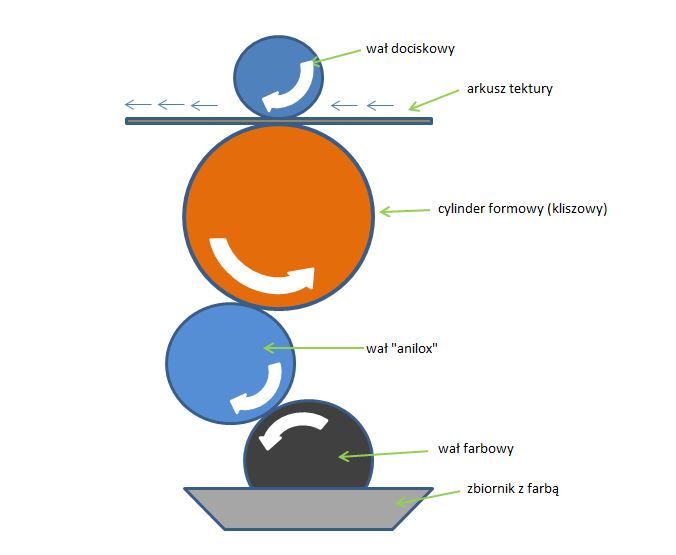

Poniższa grafika obrazuje technikę fleksodruku:

fleksodruk
